Магнитно-импульсные установки (МИУ)

Высокочастотные

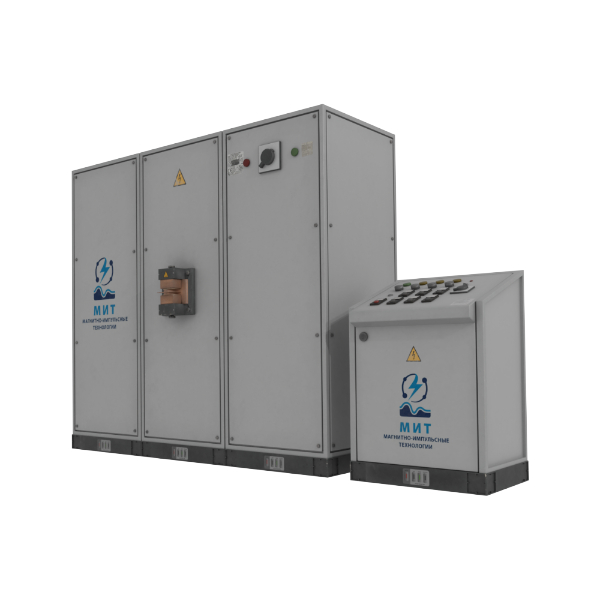

Промышленная магнитно-импульсная установка.

МИУ состоит из 4-х модулей импульсных конденсаторов высокой удельной энергии, зарядного блока c регулируемым напряжением заряда в диапазоне от 1 до 6 кВ, техблока и программируемой системы управления. Техблок состоит из индуктора и матрицы, выполненной по форме будущей детали, между которыми помещается металлическая заготовка.

Запасаемая энергия (kJ) — 80

Напряжение заряда (kV) — 1...6

Частота разряда (kHz) — 33…40

Габаритные размеры (м) — 1,5 х 1,7 х 1,7

Масса (кг) — 1700

Высокочастотные

МИУ производственного назначения, для выполнения технологических операций штамповки, резки и сборки крупногабаритных заготовок из алюминиевых и медных сплавов толщиной 1…6 мм. Конструкция энергоблока моноблочная, стационарная.

Запасаемая энергия (kJ) — 50

Напряжение заряда (kV) — 5…20

Частота разряда (kHz) — 33…40

Габаритные размеры (м) — 1,5 х 1,3 х 1,7

Масса (кг) — 1200

Высокочастотные

МИУ для обработки крупногабаритных оболочек – обтекателей самолета и камер сгорания двигателя в отраслях авиационного и космического машиностроения. Конструкция энергоблока моноблочная, стационарная.

Запасаемая энергия (kJ) — 31

Напряжение заряда (kV) — 5…20

Частота разряда (kHz) — 40

Габаритные размеры (м) — 1,6 x 0,5 x 1.7

Масса (кг) — 800

Высокочастотная

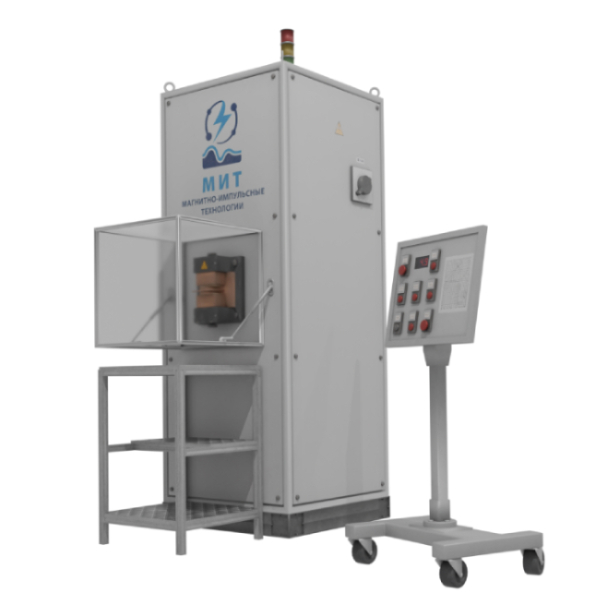

МИУ универсального назначения, для технологических операций штамповки, резки, сборки и импульсной сварки заготовок из стали, алюминиевых и медных сплавов толщиной 0,5…3 мм. Конструкция - моноблочная, стационарная.

Запасаемая энергия (kJ) — 18

Напряжение заряда (kV) — 1…20

Частота разряда (kHz) — 55

Габаритные размеры (м) — 1,1 х 0,7 х 1,5

Масса (кг) — 500

Высокочастотные

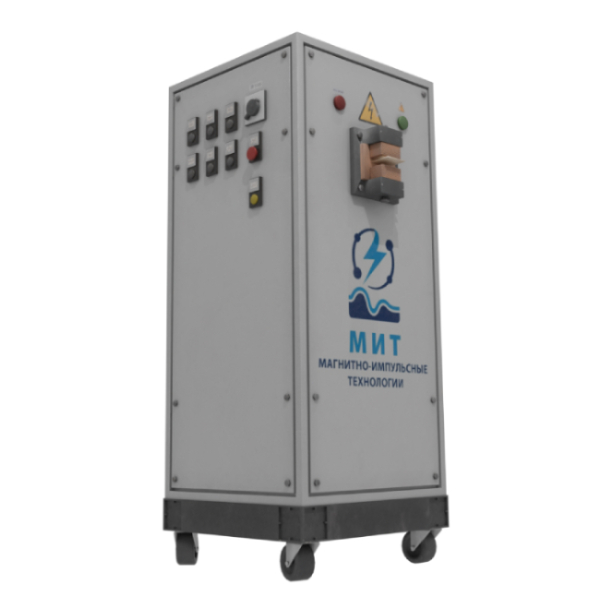

МИУ универсального назначения, для производственных и учебно-научных целей. Конструкция моноблочная, с возможностью перемещения в пределах производственного участка. Конструкция энергоблока моноблочная, стационарная.

Запасаемая энергия (kJ) — 10

Напряжение заряда (kV) — 1…20

Частота разряда (kHz) — 55

Габаритные размеры (м) — 0,8 х 0,9 х 1,2

Масса (кг) — 350

Низкочастотные

МИУ для обработки малогабаритных деталей, металлорежущего инструмента, питания привода магнитно-импульсного пресса и клепального одноударного молотка. Конструкция мобильная, с возможностью перемещения в пределах производственного участка. Конструкция энергоблока моноблочная, стационарная.

Запасаемая энергия (kJ) — 5

Напряжение заряда (kV) — 1…6

Частота разряда (kHz) — 32

Габаритные размеры (м) — 0,6 х 0,7 х 0,8

Масса (кг) — 100

Низкочастотные

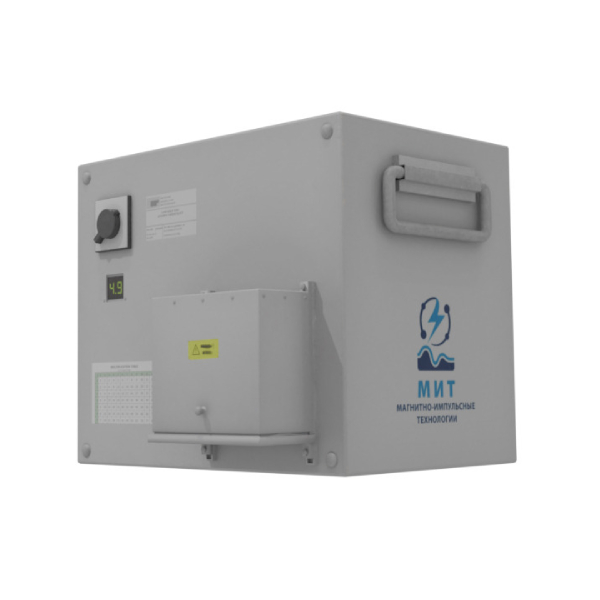

Конструкция мобильная, с возможностью перемещения в пределах производственного участка. Конструкция энергоблока моноблочная, стационарная.

Запасаемая энергия (kJ) — 1,25

Напряжение заряда (kV) — 1…7,5

Частота разряда (kHz) — 70

Габаритные размеры (м) — 0,65 х 0,36 х 0,5

Масса (кг) — 50

Оборудованием для реализации магнитно-импульсных технологий являются магнитно-импульсные установки, к которым подключается сменный инструмент – индуктор с технологической оснасткой.

Магнитно-импульсные установки (МИУ) относятся к классу экологически чистого и энергосберегающего оборудования. Они не имеют механических движущихся частей или гидравлического привода, не создают в процессе работы вибрацию и шум. МИУ не содержат токсичных материалов, не загрязняют окружающую среду опасными выбросами.

При создании МИУ использованы отечественные компоненты, превосходящие по ряду параметров зарубежные импортные комплектующие – по ресурсу работы, экологическим показателям, массогабаритным характеристикам.
